電梯曳引輪在乘客電梯中，如何實現平穩的載人升降應用？
電梯曳引輪實現乘客電梯平穩升降的在于精密的機械設計、的動力控制、嚴格的系統配合以及持續的維護保養。以下是其關鍵實現要素：
1. 優化的曳引輪與鋼絲繩設計：

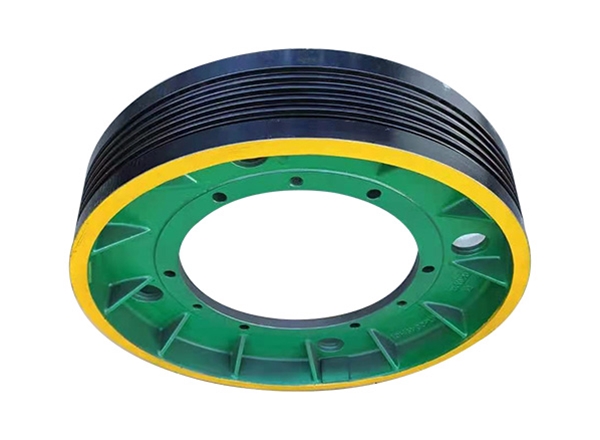

* 輪槽幾何形狀： 曳引輪輪槽通常設計為帶切口的U型或V型（如U/V型槽）。這種設計增大了鋼絲繩與輪槽的接觸面積，提供了更高的摩擦力（曳引力），同時允許鋼絲繩在輪槽中有輕微的自適應調整，減少滑動和振動。輪槽表面經過精密加工，確保光滑均勻。
* 高摩擦系數材料與處理： 曳引輪通常采用高強度球墨鑄鐵制造，有時輪槽表面會進行特殊處理（如開槽、涂層）以增加摩擦系數，確保在額定載荷下不打滑。
* 匹配的鋼絲繩： 使用高韌性、低旋轉特性的電梯鋼絲繩。其構造（如8×19S+FC）和預拉伸處理確保在運行中受力均勻，變形小，減少振動傳遞。鋼絲繩張力必須嚴格保持均衡。
2. 精密的驅動系統：
* 曳引機： 現代乘客電梯普遍采用永磁同步無齒輪曳引機。這種電機結構緊湊、、噪音低，關鍵的是其轉矩控制極其和平滑。電機直接驅動曳引輪，消除了齒輪傳動的間隙、振動和噪音。
* 的變頻驅動控制： 變頻器（VVVF）是平穩運行的大腦。它控制供給電機的電流頻率和電壓，實現：
* 平滑啟動： 從零速開始，按照預設的S型或拋物線型加速度曲線逐漸增加速度，避免乘客感到突然的推背感。
* 勻速運行： 在額定速度下保持極其穩定的轉速，不受負載微小變化的影響。
* 平滑減速與停車： 接近目標樓層時，根據的距離和速度計算，按照預設的減速度曲線平滑減速，終實現零速抱閘停車，消除頓挫感。
* 轉矩補償： 實時監測負載變化，動態調整電機輸出轉矩，補償轎廂與對重不平衡帶來的影響，保持運行速度恒定。
3. 穩定的引導與安全系統：
* 高精度導軌系統： 轎廂和對重由經過精密矯直和安裝的T型鋼導軌引導。導軌安裝必須垂直、平行且間隙符合嚴格標準。高質量的導靴（通常帶有減震尼龍或聚氨酯襯墊）緊貼導軌，限制轎廂/對重的橫向擺動和扭轉，確保運行軌跡筆直平穩。
* 張力均衡裝置： 確保多根懸掛鋼絲繩的張力保持高度一致。張力不均會導致轎廂傾斜和振動。繩頭組合處的彈簧或液壓裝置用于調節和維持張力均衡。
* 減震與隔音措施： 曳引機底座、導軌支架等連接處使用橡膠減震墊，有效吸收和隔離機械振動傳遞到建筑結構。轎廂本身也采用浮置式結構（如轎底減震橡膠）和內部吸音材料，進一步隔絕噪音和振動。
4. 智能的控制系統：
* 的速度與位置反饋： 編碼器或旋轉變壓器實時監測曳引輪轉速和旋轉角度，將信號反饋給控制系統（通常是微處理器），實現閉環控制，確保實際運行曲線嚴格跟隨指令曲線。
* PID控制算法： 控制系統運用復雜的算法（如比例-積分-微分控制）實時計算電機所需的轉矩，以消除速度偏差，實現無級、線性的速度變化。
* 平層精度控制： 通過井道內的磁感應器、光電開關或編碼器信號，系統在停靠時進行微調，確保轎廂地板與候梯廳地面完全齊平，乘客進出無臺階感。
5. 嚴格的維護保養：
* 定期檢查曳引輪輪槽磨損情況，確保無過度磨損或變形。
* 監控鋼絲繩張力并進行均衡調整，檢查鋼絲繩磨損、斷絲情況并及時更換。
* 保持導軌清潔、潤滑良好，導靴磨損在允許范圍內。
* 檢查曳引機軸承、制動器等關鍵部件狀態，確保其運行順暢無異常噪音振動。
* 校準控制系統參數和傳感器精度。
總結來說，乘客電梯的平穩升降是曳引輪、鋼絲繩、曳引機、變頻驅動、導軌、導靴、控制系統以及精心維護共同作用的結果。 曳引輪作為動力傳遞部件，其精良的設計和制造提供了可靠摩擦力的基礎；的無齒輪曳引機和的變頻驅動實現了極其、平滑的速度控制；高精度的導軌導靴系統確保了垂直運動的穩定軌跡；智能控制系統則是協調這一切的“神經”；而持續的維護保養則是長期保持這種平穩性的關鍵保障。所有這些要素協同工作，終為乘客帶來安靜、舒適、如履平地般的升降體驗。
